在攝影師的鏡頭前，在激光實驗室精密的設備中，甚至在天文望遠鏡指向深邃星空的觀測口上，一塊看似不起眼的深色玻璃片——中性密度（ND）濾光片，扮演著關鍵角色。它的核心使命是均勻、無偏地“削弱”穿過它的光線強度，而不改變其顏色構成。衡量其減光能力的關鍵指標就是ND值（如 ND2、 ND4、 ND1000 等），其定義為：ND值 = -log??(透射率)。例如，透射率為 1% (0.01) 的濾光片，其 ND值 = -log??(0.01) = 2.0。這個值直接決定了它能將光線減弱多少倍。

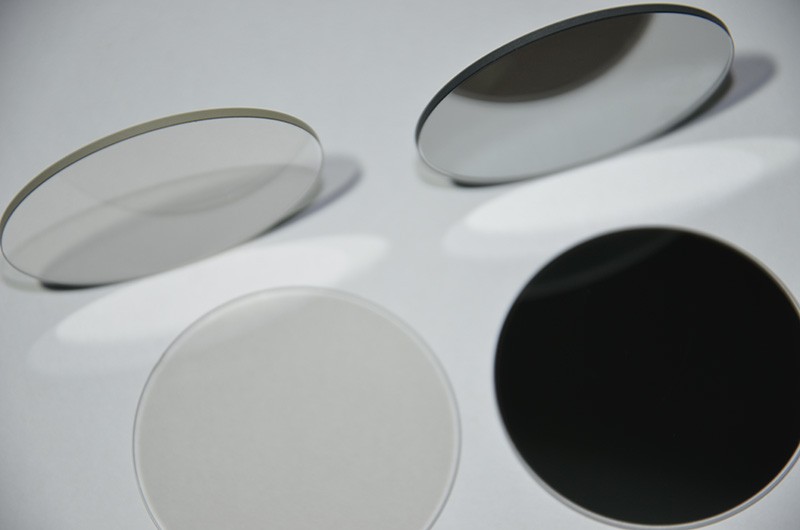

當我們選購或使用ND濾光片時，除了關注標稱的ND值，其物理的厚度和通光的尺寸（孔徑）同樣會對最終的實際減光效果產生不可忽視的影響。

一、厚度：不只是物理支撐，更影響光路

ND濾光片主要有兩種實現方式：吸收型（常用有色玻璃或樹脂材料）和反射/吸收型（在玻璃基底上鍍制金屬或金屬化合物薄膜）。

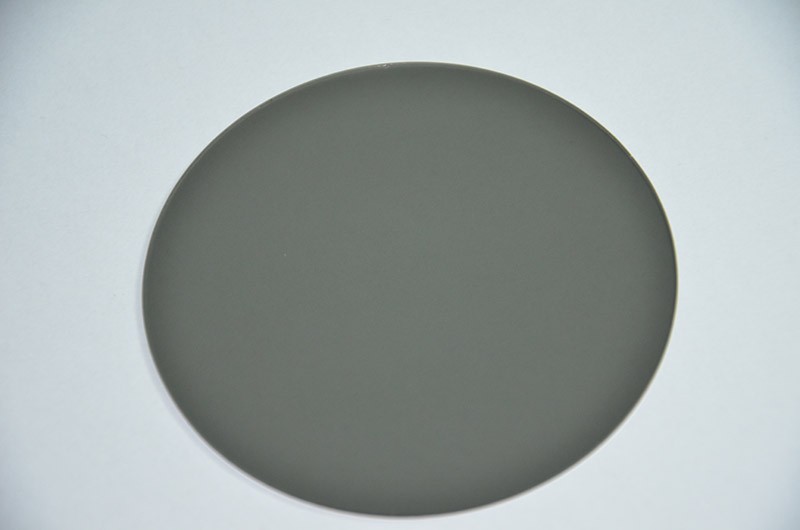

1.  吸收型濾光片：

厚度增加的影響： 對于依賴材料本身吸收光線的ND片（如NG系列有色光學玻璃），厚度增加通常意味著光在材料內部傳播的路徑更長。根據朗伯-比爾定律，在特定波長下，吸收導致的透射率衰減與材料厚度和吸收系數成正比。因此，在材料均勻的前提下，增加厚度會略微提高其ND值（即進一步降低透射率）。

實際考慮：然而，厚度的增加也帶來了副作用。首先，更厚的玻璃引入了更多的界面反射損耗（光線進出玻璃時在兩個表面發生的菲涅爾反射）。其次，材料內部微小的雜質或不均勻性導致的體散射損耗也會隨厚度增加而增大。雖然這些損耗通常較小，但在高精度要求下不可忽略。例如，一塊標稱ND2.0的吸光玻璃，當厚度從2mm增加到4mm時，其實際ND值可能略微提高到2.05或2.1，但增加的0.05~0.1個ND值主要來自界面反射和散射的貢獻，而非主吸收機制。同時，過厚的濾光片會帶來更顯著的色散（不同波長光透過率差異）和像差（影響成像質量）問題。

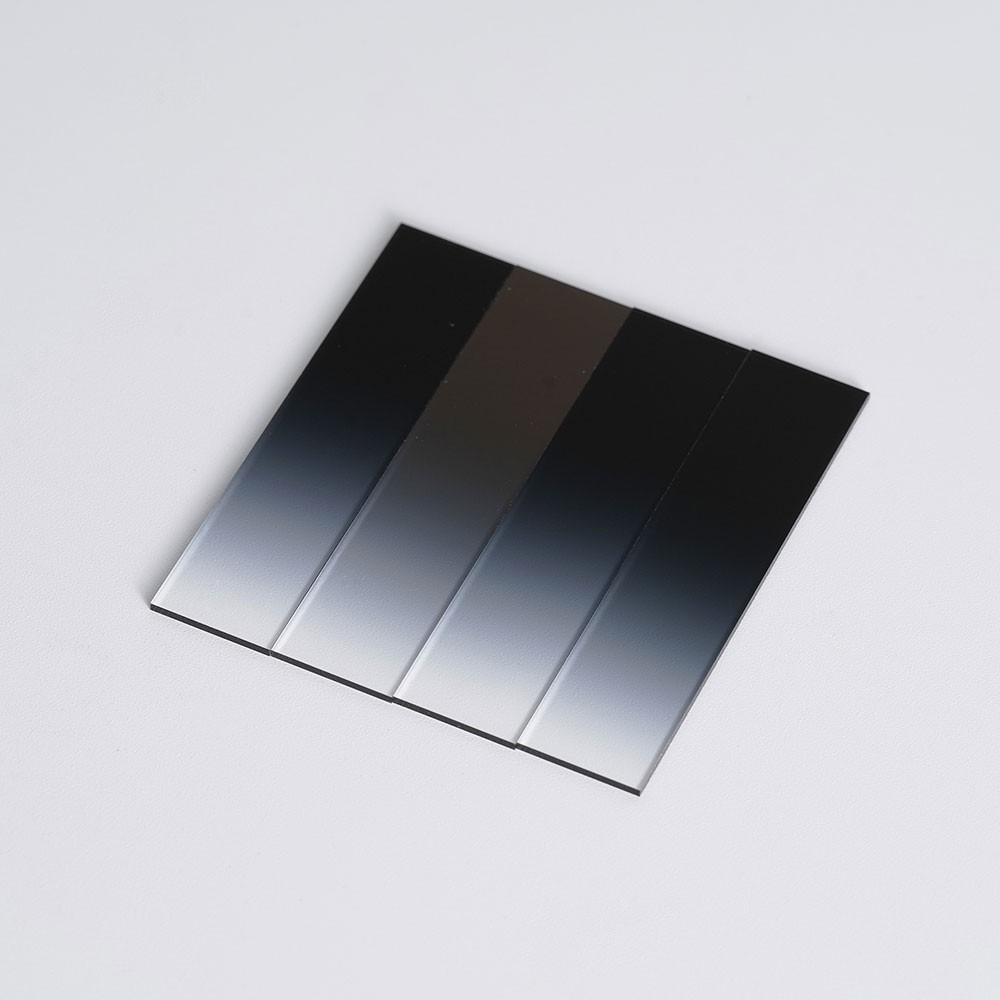

2.  鍍膜型濾光片：

核心在鍍層： 這類濾光片的減光能力主要取決于表面鍍制的金屬薄膜（如鉻、鎳、銦等）或金屬化合物薄膜的厚度和成分。薄膜的厚度是其設計ND值的決定性因素。

基底厚度的影響相對間接：承載鍍膜的玻璃基底的厚度變化，對薄膜本身的吸收/反射特性幾乎沒有直接影響。薄膜的厚度通常在納米到微米量級，是獨立于基底設計的。然而，基底厚度的增加會加劇以下效應：

光束偏移/平移： 當光線斜入射時，厚的基底會導致穿過它的光束發生更明顯的橫向偏移（平移效應）。如果光學系統對此敏感，可能導致光路偏差或漸暈。

吸收和散射：雖然基底本身通常是光學透明的（如BK7、熔融石英），但任何材料在微觀上都有微弱的吸收和散射。厚度增加會線性放大這些微弱的損耗，尤其在追求極高精度（如激光功率控制要求ND值誤差<1%）時需要考慮。

應力和形變：厚基底更容易因固定方式或溫度變化產生應力或輕微形變，可能間接影響其表面鍍膜的平整度或應力狀態，進而對均勻性或長期穩定性產生微妙影響。

二、尺寸（孔徑）：邊緣效應與均勻性的戰場

ND濾光片的通光孔徑大小（濾光片上光學性能符合標稱規格的有效區域），是另一個容易被忽視但至關重要的參數，它主要影響濾光片性能的邊緣效應和整體均勻性。

1.  小尺寸濾光片：

邊緣效應占比增大：任何濾光片，尤其是鍍膜型，在靠近物理邊緣的區域，其性能（ND值、均勻性）往往是最不穩定的。制造過程中鍍膜厚度在邊緣的漸變、切割邊緣的微缺陷（崩邊、微裂紋）都可能影響邊緣幾個毫米范圍內的性能。當濾光片的通光孔徑很小時，這些邊緣“不良區域”在整個有效通光面積中所占的比例就顯著增大。

實際ND值偏離標稱值： 結果就是，小尺寸濾光片中心測得的ND值可能符合標稱值，但當光束覆蓋其整個小孔徑時，測得的平均透射率會高于預期，即平均ND值低于標稱值。例如，一塊標稱ND1.0 (透射率10%)、直徑10mm的鍍膜濾光片，如果邊緣2mm范圍內透射率升高到15%，那么整個通光面的平均透射率可能達到約10.8%，對應的平均ND值約為0.97，低于標稱的1.0。

光束尺寸匹配問題： 如果使用的光束直徑非常接近甚至大于濾光片的通光孔徑，除了上述邊緣效應外，光束截斷會導致嚴重的衍射效應，這不僅改變光強分布，也會影響測得的有效透射率。

2.  大尺寸濾光片：

均勻性挑戰： 在制造大面積均勻的薄膜（尤其是金屬膜）方面存在技術挑戰。鍍膜過程中，蒸發源或濺射靶材的分布、基片的旋轉和溫場均勻性等因素，都可能導致膜厚在大面積上存在微小梯度。

中心與邊緣差異： 這種不均勻性表現為濾光片中心區域的ND值與邊緣區域的ND值存在差異。例如，一塊大尺寸鍍膜ND濾光片，中心ND值是1.00，而靠近邊緣的區域可能只有0.95或升高到1.05。通光孔徑越大，中心到邊緣的ND值差異（不均勻性）通常也越大。 高質量的大尺寸ND濾光片會明確標注其通光面內的ND值均勻性（如 ±2%, ±5%）。

光束覆蓋： 使用大尺寸濾光片時，需要確保入射光束的直徑顯著小于濾光片的通光孔徑，并且光束應盡可能照射在濾光片已知均勻性最好的中心區域，避免光束覆蓋到邊緣性能不穩定的區域。

三、技術要點與用戶建議

鍍膜工藝是關鍵： 高質量的ND濾光片依賴于先進的鍍膜技術（如精密光控蒸發、磁控濺射）來精確控制膜層厚度和均勻性。基底厚度和尺寸的加工精度（平行度、面型）也直接影響最終性能。

標稱值的條件： 制造商給出的ND值通常是針對特定波長（或波長范圍）、在濾光片中心區域、使用準直正入射光、在規定尺寸內測量的結果。實際使用條件偏離這些前提，結果就可能不同。

入射角的重要性： ND值（尤其是鍍膜型）對入射角非常敏感。角度增大通常導致透射率升高（ND值降低）和可能引入偏振效應。使用時應盡量保證光線垂直入射。

選購與使用建議：

1.  明確需求： 確定所需ND值、波長范圍、可接受的均勻性誤差、最大入射角以及工作環境（功率/能量密度）。

2.  尺寸選擇： 選擇的通光孔徑應遠大于（通常建議2倍以上）實際使用中的光束直徑，以避免邊緣效應和光束截斷。例如，光束直徑10mm，至少選擇25mm通光孔徑的濾光片。

3.  關注均勻性指標： 對于大尺寸或高精度應用（如科研、激光），務必查看制造商提供的通光孔徑內的ND值均勻性指標（如 ±3%, ±5%）。

4.  考慮厚度： 對于成像應用，避免使用過厚的吸收型ND鏡以減少像差；對于高功率激光，選用足夠厚且材質優良（低吸收、高損傷閾值）的基底承載鍍膜。

5.  驗證測試： 在關鍵應用中，使用前最好用已知精度的光功率計在實際使用條件（波長、光斑大小、入射角）下驗證其透射率或ND值。

中性密度濾光片絕非簡單的“深色玻璃”。其物理的厚度與尺寸，如同精密光學系統中的無聲變量，靜默地影響著光線的每一次穿越。理解厚度如何通過吸收路徑與散射損耗微妙調節ND值，認識到尺寸如何通過邊緣效應與均勻性分布左右最終效果，能讓我們在攝影創作中更精準地控制曝光。在科研實驗里更可靠地管理光強，在工業檢測時更穩定地獲取數據。下次手握這片深沉的光學元件，愿你不只看到它的暗調，更洞悉其中蘊含的精密與平衡——這正是科學與技術賦予我們掌控光線的智慧。
