紅外激光多普勒測振儀光學鏡片應用分析
紅外激光多普勒測振儀是一種基于激光多普勒效應的高精度非接觸式振動測量儀器，廣泛應用于航空航天、精密制造、橋梁監測、生物醫學等領域。與可見光波段（532nm、633nm）的傳統測振儀不同，紅外波段（通常為1310nm或1550nm）測振儀具有獨特優勢：人眼安全性更高、穿透煙塵霧霾能力強、對粗糙表面散射特性更好、受環境光干擾小。

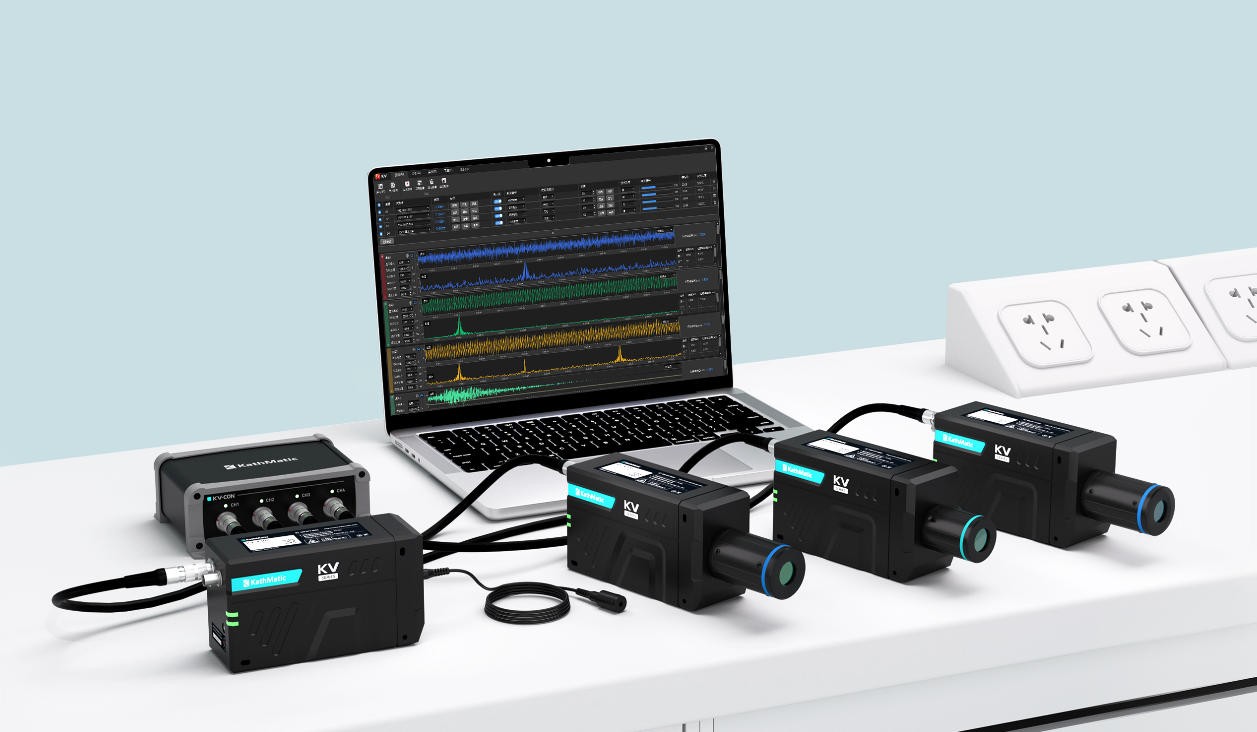

（圖源網絡，侵刪）
紅外激光測振儀特別適用于戶外遠距離測量、高溫物體檢測及透過玻璃等介質進行測量等苛刻場景。典型產品如Polytec、Optomet等廠商的紅外系列測振儀，測量距離可達數十米甚至數百米，速度分辨率可達亞微米每秒量級。
一、原理與構成
1.基本原理
激光多普勒測振儀利用多普勒效應：當激光照射到振動物體表面時，反射/散射光的頻率會發生與物體振動速度成正比的頻移。通過將反射光與參考光進行光學干涉，提取差頻信號，經解調后獲得振動速度、位移和加速度信息。

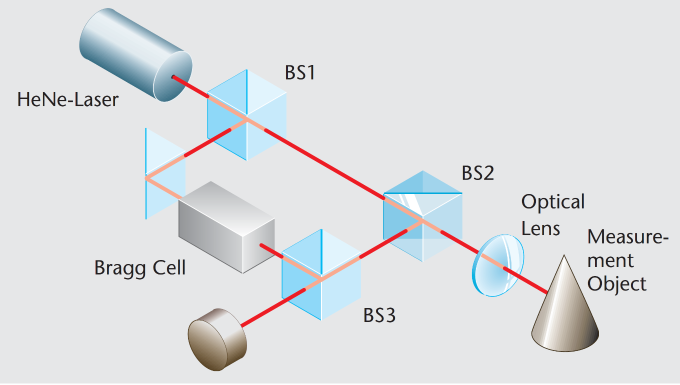

（激光多普勒測振原理）
2.系統構成
紅外激光測振儀的光學系統主要由以下模塊構成：
激光光源：紅外半導體激光器或光纖激光器
準直擴束模塊：對激光束進行整形
分光模塊：產生參考光和測量光
光頻移模塊：通常采用聲光調制器產生固定頻移
掃描模塊：振鏡系統實現二維掃描測量
聚焦與接收模塊：將測量光聚焦至被測面并收集散射光
干涉合束模塊：參考光與信號光干涉
光電探測模塊：將光信號轉換為電信號
在上述模塊中，光學鏡片的性能和參數選擇直接決定了儀器的信噪比、測量精度和可靠性。
二、涉及的光學鏡片種類及詳細分析
1.準直鏡（Collimating Lens）
| 項目 | 詳細內容 |
| 類型 | 非球面準直透鏡或消色差雙膠合透鏡 |
| 波段 | 1310nm / 1550nm（紅外通信波段） |
| 關鍵參數 | 數值孔徑NA：0.15~0.40；焦距：4mm~20mm；透光率≥98%；波前誤差≤λ/10（RMS） |
| 作用 | 將光纖出射的發散光束轉換為平行光束，控制光束質量 |
| 選型需求 | 紅外波段玻璃材料（如SF11、N-BK7、IRG系列）在相應波段具有高透過率；非球面設計可消除球差，獲得衍射極限光斑；表面鍍紅外增透膜（AR@1310/1550nm） |
非球面準直鏡因單鏡片即可校正球差，結構緊湊，是目前主流選擇。NA值越大，收光能力越強，但也會增大后續光學元件的尺寸。

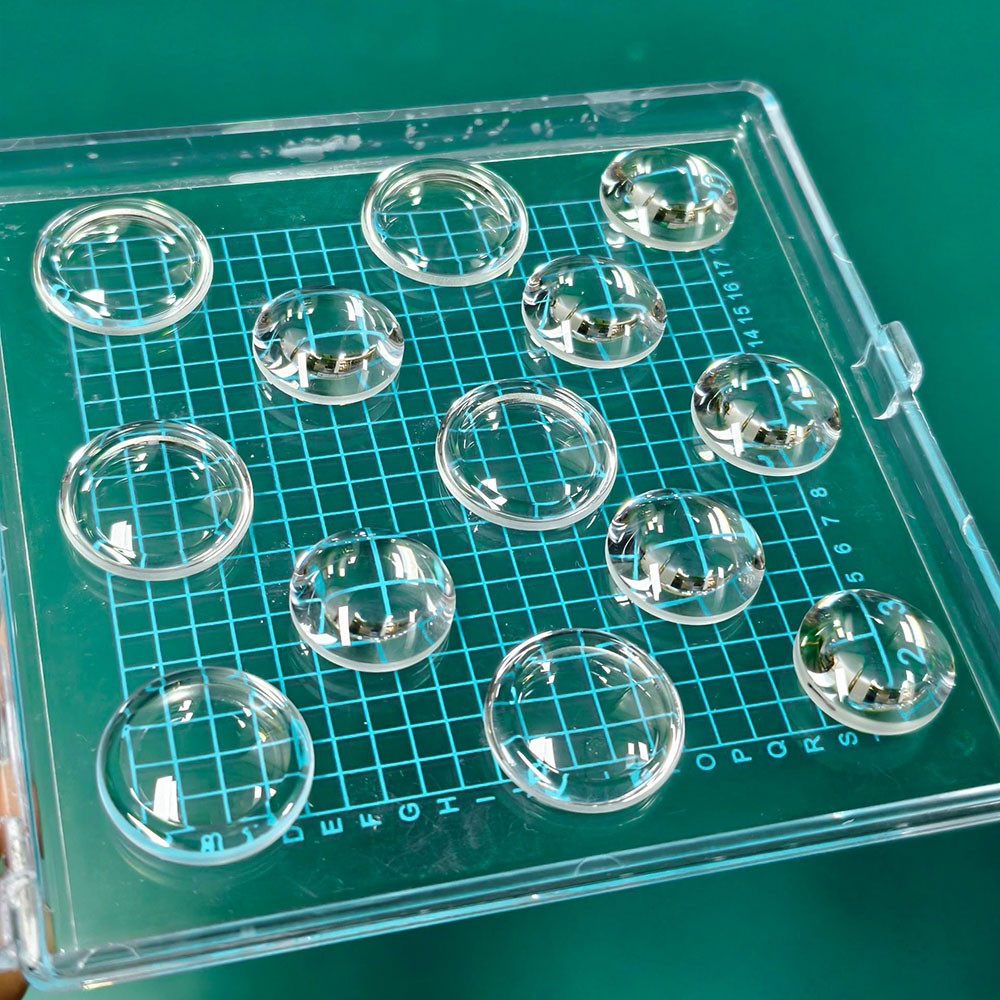

（非球面透鏡）
2.分束鏡（Beam Splitter）
| 項目 | 詳細內容 |
| 類型 | 偏振分束立方體（PBS Cube）及非偏振分束平板 |
| 波段 | 1310nm / 1550nm |
| 關鍵參數 | 分光比：50:50或90:10；消光比（PBS）>1000:1；透射率>92%；反射率>98% |
| 作用 | 將激光分為參考光和測量光；將返回的信號光與參考光合束 |
| 選型需求 | 偏振分束立方體由兩個直角棱鏡膠合而成，分光膜為多層介質膜；需配合四分之一波片使用以實現收發隔離；非偏振分束板適用于對偏振態不敏感的場景 |
PBS方案在紅外測振儀中更具優勢：利用偏振特性可大幅提高光能利用效率，同時抑制雜散光。消光比直接影響干涉信號的對比度。

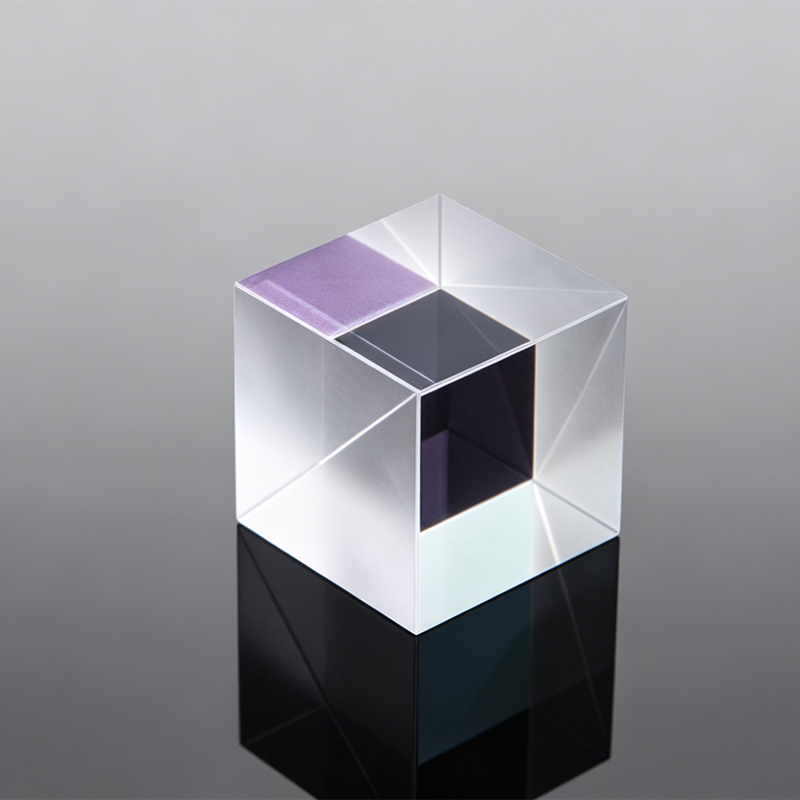

（偏振分束棱鏡）
3.四分之一波片（Quarter-wave Plate）
| 項目 | 詳細內容 |
| 類型 | 真零級或多級相位延遲片 |
| 波段 | 中心波長1310nm/1550nm，帶寬±50nm |
| 關鍵參數 | 相位延遲精度：λ/4 ± λ/100；透過率>98%；損傷閾值>5J/cm2 |
| 作用 | 將線偏振光轉換為圓偏振光，反之亦然；配合PBS實現收發光路分離 |
| 選型需求 | 材料采用石英晶體或液晶聚合物；真零級波片溫度穩定性優于多級波片；快軸方向需與入射偏振方向成45°角 |
四分之一波片是紅外測振儀實現“發射與接收共光路”的核心元件。其延遲精度直接影響收發隔離度和測量靈敏度，偏差超過λ/50即會顯著降低信噪比。
4.掃描振鏡（Scanning Galvanometer Mirror）
| 項目 | 詳細內容 |
| 類型 | 二維電磁驅動振鏡，反射鏡面為平面鏡 |
| 波段 | 覆蓋800nm~2000nm |
| 關鍵參數 | 反射率>99%（紅外波段）；面形精度λ/10；損傷閾值>10J/cm2；通光孔徑10~30mm |
| 作用 | 實現測量光束的二維偏轉掃描，完成對被測面的逐點測量 |
| 選型需求 | 鏡片基底采用微晶玻璃或零膨脹陶瓷，鍍紅外高反膜（金屬膜+介質增強膜）；金屬膜（金/銀）在紅外波段反射率高但易氧化，通常加保護層；介質膜反射率更高但帶寬較窄 |
紅外波段對鏡面反射率要求極高——低于98%的反射率會在長光路中造成顯著光能損失。鍍金反射鏡是紅外測振儀的常用選擇，金膜在紅外波段的反射率可達98.5%以上。

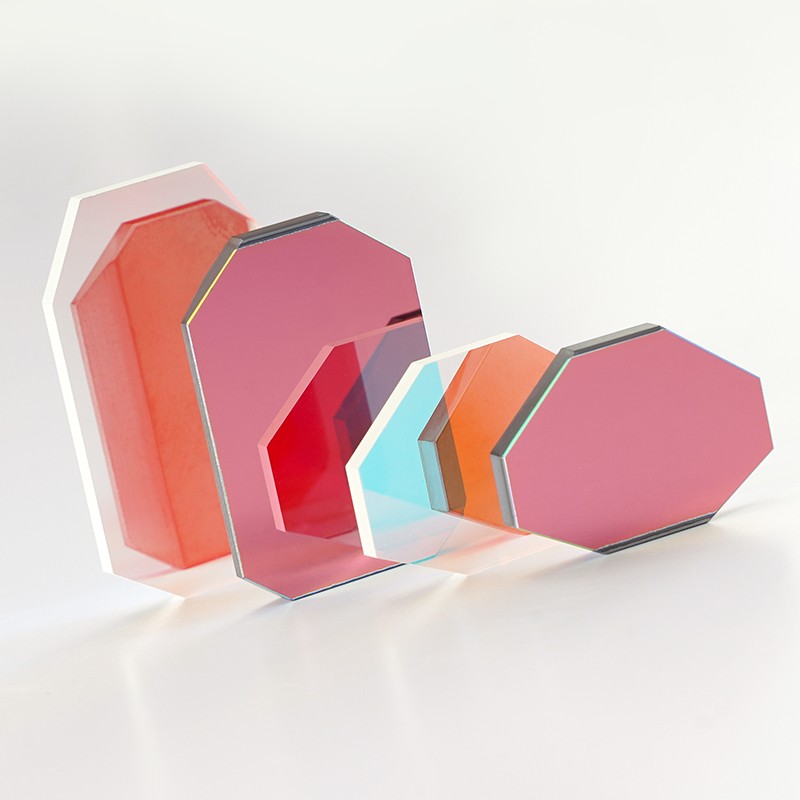

（掃描振鏡）
5.聚焦透鏡（Focusing Lens）
| 項目 | 詳細內容 |
| 類型 | 平凸透鏡或遠心掃描透鏡（f-theta lens） |
| 波段 | 1310nm / 1550nm |
| 關鍵參數 | 焦距：50mm~500mm（可變）；焦斑直徑：50μm~500μm；數值孔徑NA：0.1~0.5；透過率>95% |
| 作用 | 將準直光束聚焦到被測物體表面，形成微小測量光斑 |
| 選型需求 | 長焦距透鏡用于遠距離測量；f-theta透鏡配合振鏡使用時，焦平面為平面而非球面，可保證掃描范圍內光斑一致；材料選用紅外透過率高的ZnSe或硫系玻璃 |
紅外測振儀常配備可更換的聚焦鏡組以適應不同測量距離。焦斑直徑由衍射極限決定：d = 1.22 λ f / D，其中D為入射光束直徑。對于1550nm波長，100mm焦距、10mm入射光斑直徑下，理論焦斑約19μm。

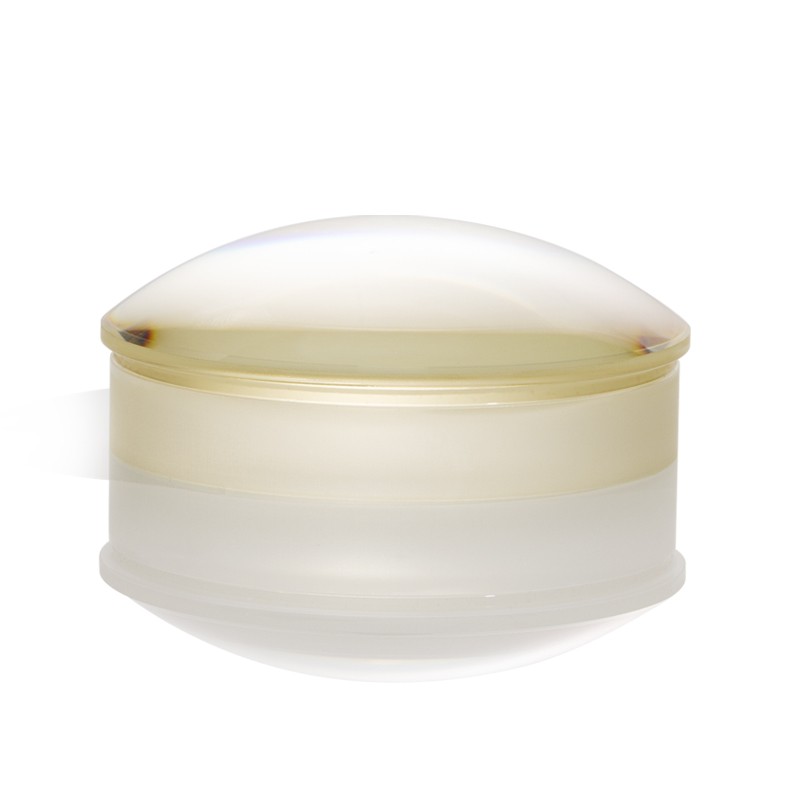

（平凸透鏡）
6.散射光收集鏡（Collection Lens）
| 項目 | 詳細內容 |
| 類型 | 大孔徑非球面聚光鏡或雙凸透鏡 |
| 波段 | 1310nm / 1550nm |
| 關鍵參數 | 通光孔徑：25mm~50mm；數值孔徑NA：0.4~0.7；焦距與聚焦透鏡匹配 |
| 作用 | 收集物體表面漫反射/散射的紅外光，耦合至探測器 |
| 選型需求 | 孔徑越大，收集效率越高，但會增加系統體積和成本；表面鍍寬帶增透膜；對于遠距離測量，接收鏡孔徑是決定信噪比的關鍵因素，接收光功率與孔徑平方成正比 |
收集鏡的設計常常是測振儀的“隱形”技術難點。粗糙表面的紅外散射呈現朗伯體分布，收集鏡的NA決定了能夠捕獲的散射光比例，直接決定系統的最大測量距離。

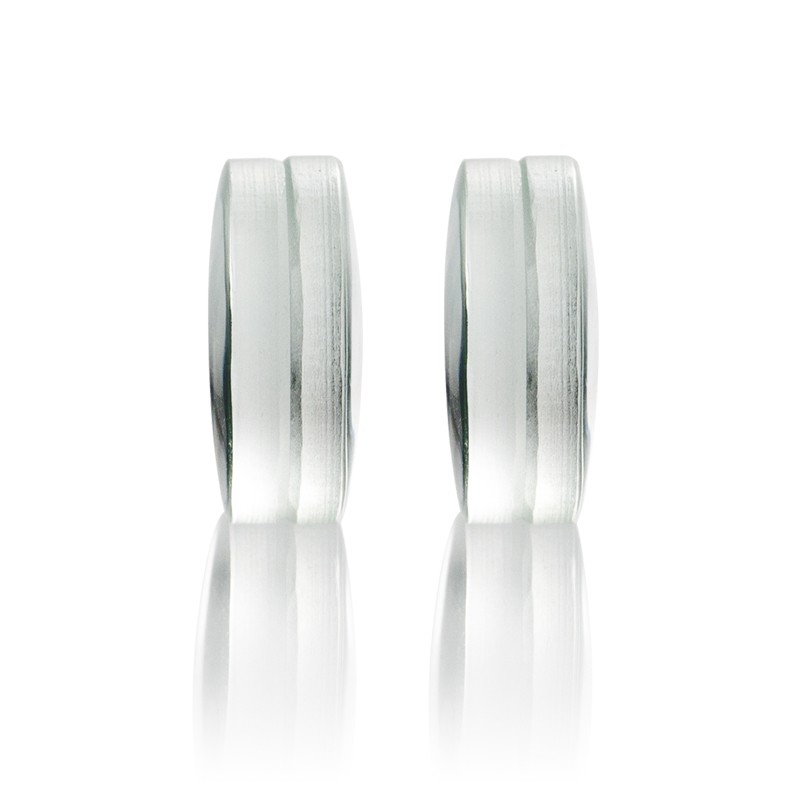

（雙凸透鏡）
7.合束與探測光學元件
| 項目 | 詳細內容 |
| 類型 | 非偏振合束鏡、聚焦耦合透鏡 |
| 波段 | 1310nm / 1550nm |
| 關鍵參數 | 合束鏡分光比50:50；耦合透鏡NA=0.25~0.3，匹配光纖或探測器 |
| 作用 | 將參考光與信號光合束產生干涉，并耦合至光電探測器 |
| 選型需求 | 合束鏡面形精度需保證兩束光的波前匹配，否則干涉效率下降；耦合透鏡需將干涉光斑高效耦合至探測光敏面（通常為直徑50~200μm） |

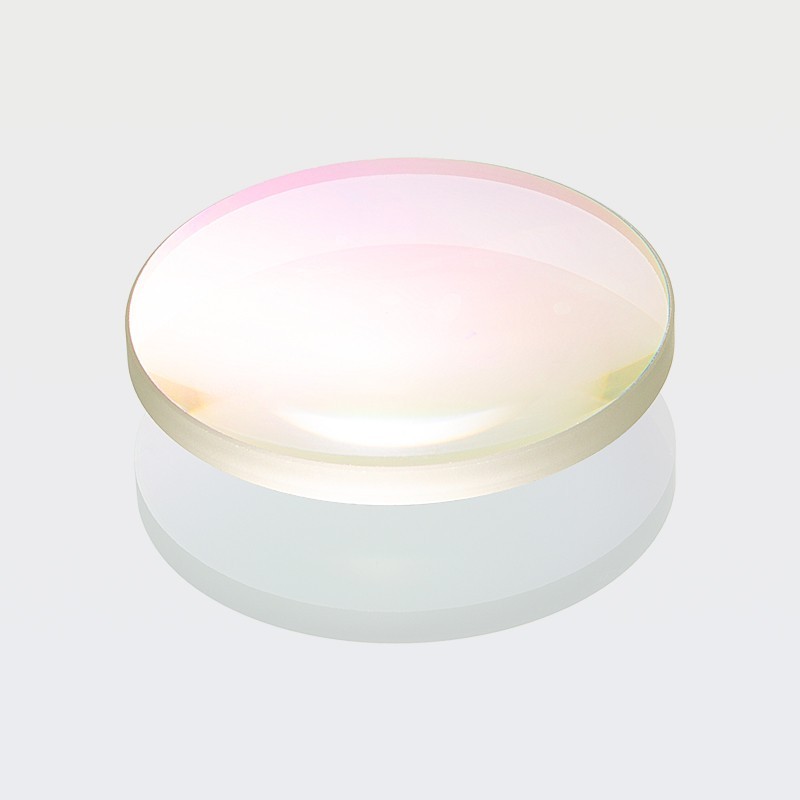

（彎月透鏡）
8.光學窗口（Optical Window）
| 項目 | 詳細內容 |
| 類型 | 平行平板保護窗口 |
| 波段 | 1310nm / 1550nm |
| 關鍵參數 | 面形精度λ/4；雙面鍍增透膜（透過率>99%）；楔角（可選，消除雜散光） |
| 作用 | 保護內部光學系統免受灰塵、油污、水汽污染 |
| 選型需求 | 窗口片需具備足夠的機械強度和耐環境性能；對于戶外應用，可加裝紅外抗反射涂層并具備疏水特性；楔角設計可避免窗口前后表面反射光形成干涉噪聲 |

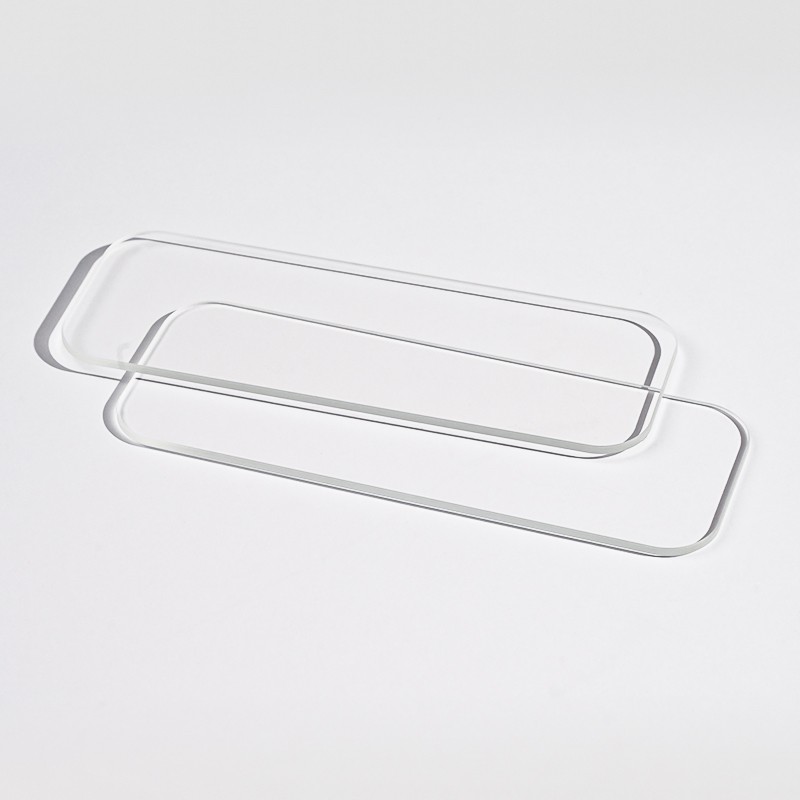

（光學窗口）
三、總結分析
紅外激光多普勒測振儀的光學系統對其測量性能具有決定性影響。通過對上述光學鏡片的分析，可以得出以下結論：
1. 波段特殊性決定材料選擇
紅外波段（1310nm/1550nm）相較于可見光波段，普通光學玻璃（如BK7）透過率顯著下降，必須選用紅外專用材料或經過特殊鍍膜處理。ZnSe、Si、Ge及硫系玻璃成為關鍵鏡片的基底材料選擇。
2. 信噪比與鏡片效率強相關
測振儀測量精度的核心限制是散斑噪聲和熱噪聲。每一片光學元件的透過率/反射率損失、波前畸變都會降低干涉信號對比度和接收光功率。因此，紅外增透膜（透過率>99%）、高反膜（反射率>99%）、波片相位精度（λ/100）都是關鍵指標。
3. 偏振管理是系統設計的靈魂
采用偏振分束立方體+四分之一波片的結構，實現了收發共光路設計，將發射光能量利用率和信號光收集效率同時最大化。偏振元件的消光比和相位延遲精度直接決定了系統背景噪聲水平。
4. 掃描振鏡與聚焦/接收鏡組協同設計
對于二維掃描型測振儀，f-theta聚焦透鏡與振鏡的匹配、接收鏡與掃描范圍的配合，決定了測量視場和空間分辨率。遠距離測量時需要權衡焦斑尺寸（影響空間分辨率）與收集孔徑（影響信噪比）。
5. 紅外波段的工程優勢
盡管紅外光學元件成本更高，但其人眼安全性、穿透能力、抗環境光干擾能力，使其在工業、國防、科研等高端測振應用中不可替代。典型系統可實現數米至數百米的非接觸振動測量，精度達nm級位移分辨率和μm/s級速度分辨率。
綜上所述，紅外激光多普勒測振儀的光學鏡片選擇是一項系統工程，需要在材料、鍍膜、面形精度、孔徑設計等多個維度進行綜合優化。隨著紅外光學加工技術和鍍膜工藝的進步，更高靈敏度、更遠測量距離、更小體積的紅外測振儀將成為發展趨勢。
