應力雙折射（Stress Birefringence，也稱光彈性效應）是指原本各向同性的透明光學材料（光學玻璃、石英、樹脂、藍寶石等），在受到機械應力（壓、拉、彎、扭）時，其折射率變為各向異性——對不同偏振方向的光表現出不同的折射率。簡言之：應力在鏡片內部“誘導”出了雙折射，使一束入射光分解為兩束振動方向互相垂直、傳播速度不同的光（o光和e光）。

一、物理本質：為什么應力會產生雙折射？

在無應力狀態下，光學材料的分子/原子排列無規，電子云分布呈球對稱，各方向極化率相同 → 折射率各向同性。

當外力作用時：

原子間距在應力方向上被壓縮或拉伸，電子云變形。

極化率張量發生變化，沿應力主方向與垂直方向的極化率出現差異。

折射率隨之改變：平行于應力方向的折射率 n∥ 與垂直方向的 n⊥ 產生差值 Δn = n∥ ? n⊥。

Δn 與應力大小成正比，比例系數由材料的應力光學常數（Stress-Optic Coefficient，C）決定：

Δn=C?σΔn=C?σ

其中 σ 為主應力差。

二、產生應力的常見原因（光學鏡片制造與使用中）

加工殘余應力：

1.鏡片磨拋時夾具壓力過大，或真空吸附導致局部變形。

2.光學玻璃退火不徹底，內部熱應力凍結。

3.模壓非球面鏡片（如手機鏡頭樹脂鏡片）注塑冷卻不均。

鍍膜應力：

1.蒸鍍或濺射光學薄膜（增透膜、高反膜）時，膜層與基底熱膨脹系數不同，膜層本身存在本征應力。

2.多層膜疊加，應力累積可使鏡片彎曲甚至破裂。

安裝與固定應力：

1.鏡片在鏡筒中被壓圈、隔圈或膠水固定，若配合過緊或同心度不佳，產生周向或徑向應力。

2.膠合透鏡（兩片膠合）固化收縮時產生界面應力。

熱應力：使用環境中溫度變化，鏡片與金屬鏡筒熱膨脹失配，產生壓應力或拉應力。

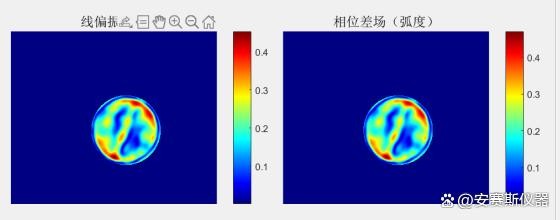

（安賽斯ANS 500應力雙折射儀（樣品測試））

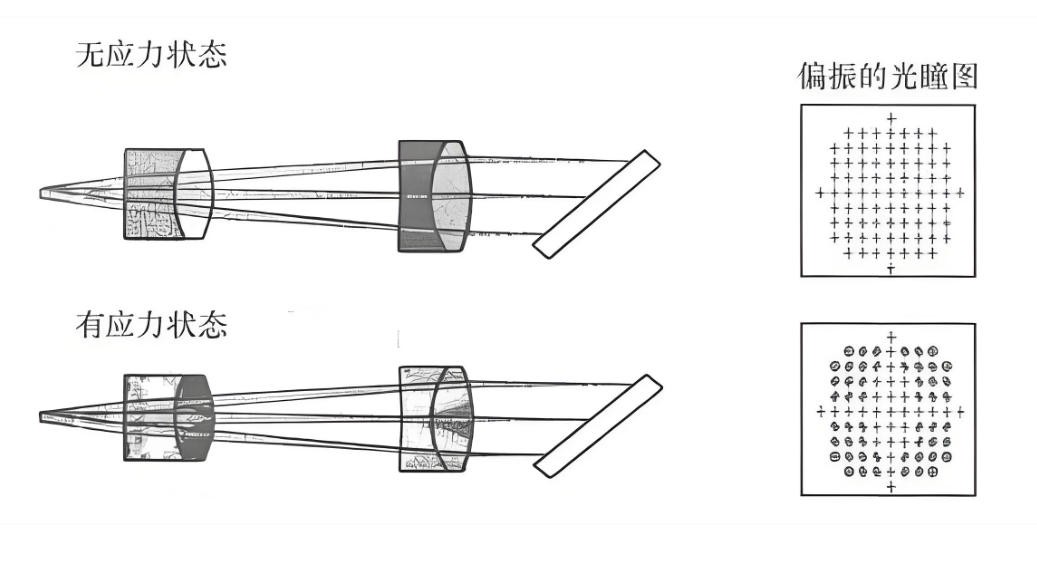

三、應力雙折射對光學系統性能的影響

對于高精度光學系統（激光器、干涉儀、光刻物鏡、天文望遠鏡），應力雙折射是必須嚴格控制的誤差源。

四、檢測方法：如何定量或定性測量應力雙折射？

1. 定性檢測：偏光應力儀（光彈儀）

原理：鏡片置于正交偏振片之間，白光照明。無應力時視場全暗；有應力時出現彩色干涉條紋，顏色越豐富、條紋越密，應力越大。

優點：直觀、快速、非破壞。

局限：只能給出應力分布，不能直接讀出差程值。

2. 定量檢測：塞納蒙補償法 / 巴比涅補償器法

使用單色光源（如546nm汞綠線），旋轉檢偏器或補償器測量光程差 δ（nm）。

應力雙折射值：Δn = δ / d，d 為鏡片厚度（mm）。

常用標準：ISO 10110-8 規定，光學元件允許的應力雙折射通常要求 Δn < 2~10 nm/cm（取決于等級）。

3. 高精度方法：橢圓偏振測量、光彈調制器

可測到 0.01 nm 的光程差，適用于光刻物鏡、精密激光晶體。

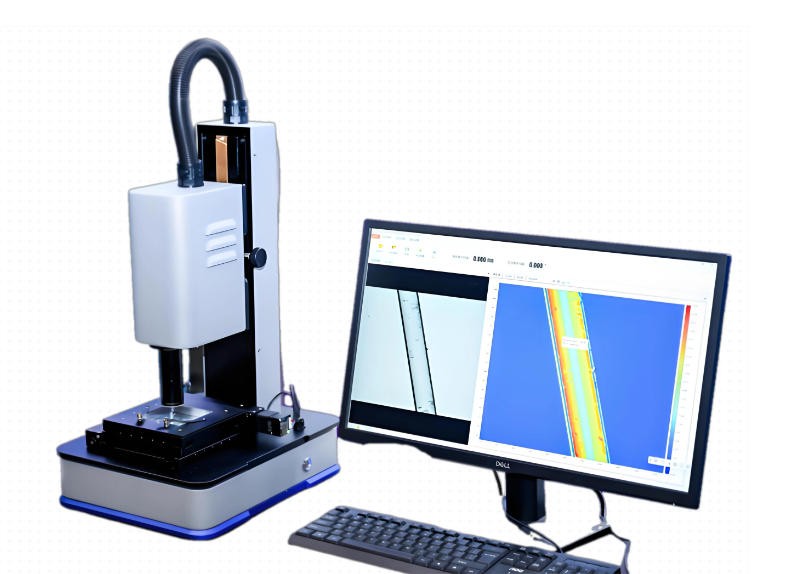

高精度相位差測試儀-圖源網絡

五、工程標準與容許值（參考）

不同應用場景對應力雙折射的要求差異巨大：

六、緩解與消除應力雙折射的工程措施

優化退火工藝：對于光學玻璃，精密退火爐按嚴格降溫曲線處理，消除熱應力。

改進裝卡方式：使用柔性支撐（O型圈、彈性壓圈）、三點或多點浮動支撐，避免過定位。

鍍膜應力匹配：調整膜層工藝參數（溫度、沉積速率），或設計應力補償膜系。

鏡片結構設計：增大厚度/直徑比，避免過薄鏡片；非球面模壓鏡片采用緩冷工藝。

選材：選擇應力光學常數更低的材料（如熔石英 C ≈ 3.5 × 10?12 Pa?1，而普通玻璃約 2.7 × 10?11 Pa?1）。熔石英對應力不敏感。

后期退火：裝配完成后對組件進行低溫退火，釋放裝配應力。

七、常見誤區澄清

誤區1：“應力雙折射只影響偏振光，對非偏振光系統無害。”

實際上即使是非偏振光，應力也會引入波前畸變，降低分辨率。

誤區2：“只要偏光儀下看不到彩色條紋就說明無應力。”

定量檢測表明，人眼對顏色的靈敏度有限，Δn < 5 nm/cm 時條紋極淡，但仍可能影響激光系統。

誤區3：“玻璃鏡片比樹脂鏡片應力小。”

不一定。精密模壓樹脂鏡片（如手機鏡頭）可做到極低應力；而退火不良的玻璃反而應力很大。

光學鏡片的應力雙折射是衡量制造與裝配質量的核心指標之一。它本質上是一種“光彈性效應”，將機械應力轉化為偏振相位延遲。在高能激光、干涉測量、光刻及天文光學中，必須將應力雙折射控制在 nm/cm 量級以下。檢測依靠偏光應力儀與補償法，緩解則需從材料退火、裝卡設計、鍍膜工藝三方面入手。
