一片光學透鏡，經過粗磨、精磨、拋光之后，它的兩個球面已經達到了設計要求的曲率半徑和表面光潔度。但此時，透鏡的外圓還是毛坯狀態，形狀不規則，更重要的是——它的光學中心并不一定在幾何中心上。

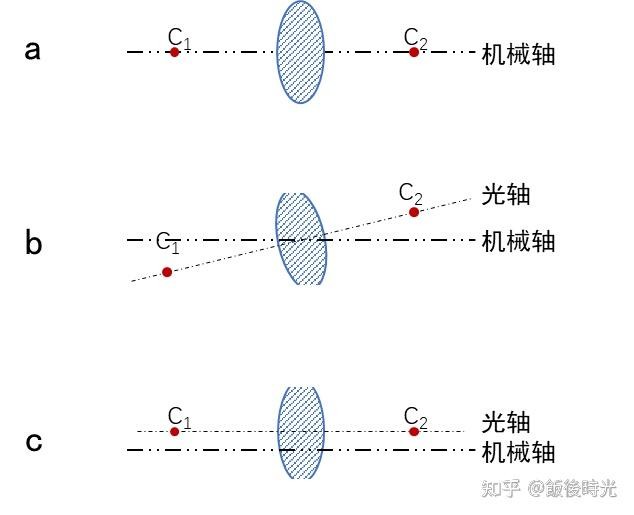

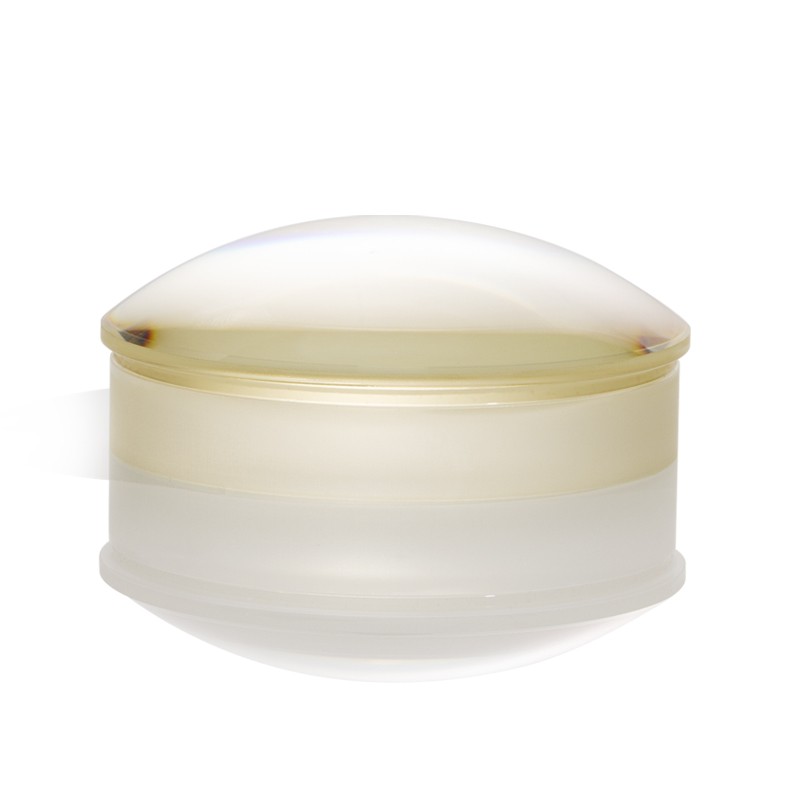

換句話說，連接兩個球面球心的那條“光軸”，與透鏡外圓的“幾何軸”之間，很可能存在偏差。這種偏差在光學制造中被稱為中心偏差。

定心磨邊工藝要解決的問題正是這個：通過機械或光學的方法，將透鏡的光軸與幾何軸強制校正至重合，同時磨削出精確的外圓尺寸。

一、為什么必須做定心磨邊？

中心偏差的危害，取決于光學系統的精度要求。

在照明燈具、放大鏡等低端場景中，幾十弧分的偏差可能無關緊要，人眼幾乎察覺不到。

在相機鏡頭、顯微鏡中，幾弧分的偏差就會導致邊緣成像模糊、像散增加。

在光刻機物鏡、空間望遠鏡中，偏差必須控制在1弧秒以內——這相當于從1公里外瞄準一枚硬幣，偏差不能超過硬幣半徑。

如果不做定心磨邊，透鏡裝入系統后，光路會偏離設計路徑，整個光學系統的成像質量將大打折扣。簡單說：定心磨邊是光學設計能夠“落地”的前提。

二、三大定心方法

根據實現原理的不同，定心方法分為三類。

2.1機械定心法

原理：將透鏡置于一對同軸的彈性夾頭之間，夾頭施加徑向壓力，迫使透鏡外圓與夾頭軸線自動對中。

流程：放入透鏡→夾緊→檢測跳動→磨削外圓

特點：

速度快，適合大批量生產

精度較低，通常只能達到10~20弧分

夾持力可能對透鏡表面造成應力或劃傷

適用：照明透鏡、放大鏡等對中心偏差不敏感的低精度元件。

2.2光學定心法

原理：利用自準直儀，將十字分劃板的像投射到透鏡球面上。球面反射的像會返回目鏡。旋轉透鏡時，如果存在中心偏差，反射像會畫出一個圓形軌跡。通過微調透鏡位置，直到旋轉一周后像完全靜止——此時光軸與旋轉軸重合。

流程：松馳裝夾→光學觀察→手動微調→鎖緊→磨削

特點：

精度極高，可達1弧秒甚至更高

依賴操作者經驗，效率低

不引入機械應力，適合易變形或已鍍膜的精密透鏡

適用：航空航天透鏡、光刻機物鏡、高能激光系統等單件或小批量高精度場景。

.3光電定心法

原理：用CCD相機或光電探測器實時采集透鏡的光學像（如激光反射光斑），計算機自動計算偏移矢量，并驅動伺服機構自動調整透鏡位置，合格后鎖緊。

流程：放入透鏡→自動檢測→自動校正→鎖緊→磨削

特點：

精度高（1~10弧分）

自動化程度高，效率介于機械法和光學法之間

設備成本較高

適用：手機鏡頭、車載鏡頭、激光雷達等中等批量、較高精度的工業透鏡。

三、完整工藝流程

以下以高精度光學定心法為例，說明典型工序：

準備：接收已完成拋光、邊緣為毛坯狀態的透鏡。

裝夾：將透鏡松馳地放置在可調夾具上（不鎖死）。

光學定心：在自準直定心儀上旋轉透鏡，觀察反射像軌跡，手動微調透鏡的徑向位置和傾斜，直至旋轉360°像點完全靜止。

固定：用低熔點合金或紫外固化膠將透鏡與夾具粘為一體，防止磨削時移位。

磨邊：將夾具安裝在磨床上，以夾具外圓為基準，磨削透鏡外徑至設計尺寸，并加工倒角或臺階。

檢驗：再次在定心儀上復測，確認中心偏差滿足要求。

拆膠：清洗透鏡，送入后續工序（鍍膜、裝配）。

四、質量檢測與工程控制

定心磨邊完成后，需要檢測中心偏差是否達標。常用方法有：

自準直儀法：旋轉透鏡，觀察反射像軌跡，計算偏差值。這是行業內應用最廣的高精度檢測手段。

透射式中心偏測量儀：對膠合透鏡或已裝配的鏡組進行整體檢測，通過透射像的偏移量換算中心偏差。

在線測量：在磨削過程中，傳感器實時監測徑向跳動，反饋給控制系統進行補償。

在大規模生產中，企業還會引入統計過程控制（SPC），通過計算過程能力指數（CPK）來監控工藝穩定性，及時發現趨勢性偏差并調整設備參數。

五、常見誤區澄清

定心磨邊工藝，是光學冷加工中連接“透鏡制造”與“系統裝配”的關鍵橋梁。它的價值可以概括為三句話：

沒有定心，光軸與幾何軸各自為政，透鏡無法被精確安裝。

精度不夠，光學設計的理論性能無法在實物中兌現。

方法選對，機械法、光學法、光電法各有其生態位，沒有一種方法能包打天下。

從眼鏡鏡片到光刻機物鏡，從手機攝像頭到空間相機，這項默默運轉的核心工藝，支撐著現代光學系統的每一次精準成像。
