攝影機的紅外線濾光片自動啟動裝置是用來裝設在監(jiān)視用攝影機鏡頭前端,可于日間拍攝彩色影像,而于夜間自動啟動濾光鏡拍攝黑白影像的結構;其包含有濾光片支架、濾光片磁吸線圈組、光敏電阻、濾光片滑架、紅外線濾光片及濾光片,利用光敏電阻控制濾光片磁吸線圈組的開關,而使裝設有紅外線濾光片及濾光片的滑架可上下移動,由光線的控制,可自動控制紅外線濾光片及濾光片的移動,達到在不同光度下均能攝得影像的能力。

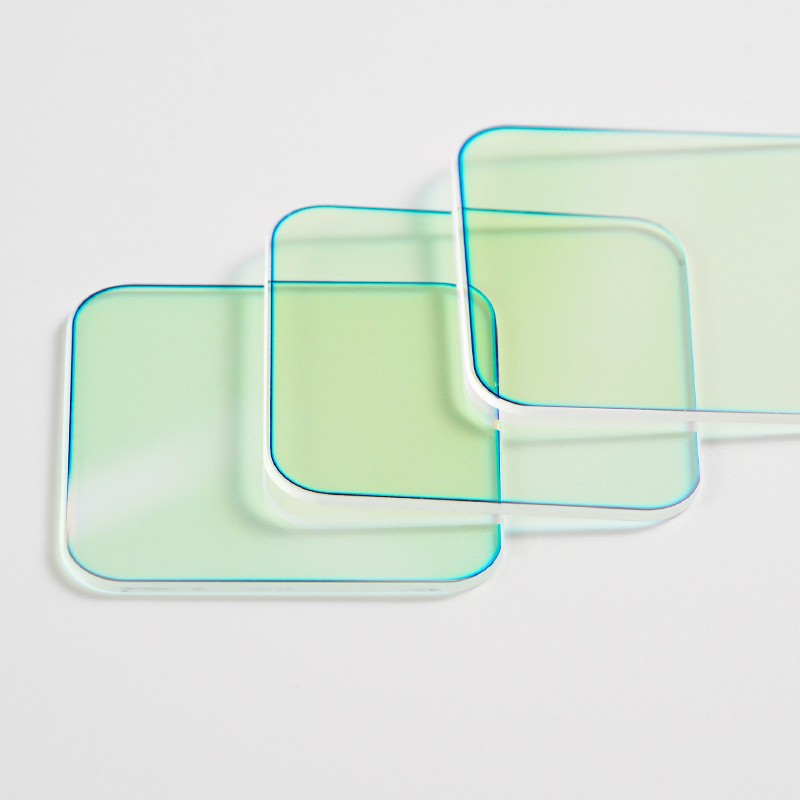

　　其特征在于：濾光片支架從正面觀之成口字型,在兩側支架內部開有開口朝中央的滑槽,并于上方的支架中央開有一圓孔,而于支架的外側緣具有復數個突出的螺絲固定孔;濾光片磁吸線圈組,后端連接電源;光敏電阻,與濾光片磁吸線圈組連接;濾光片滑架,從正面觀之成口字型,其寬度及厚度與濾光片支架的滑槽相對應,中央具有一方形的開孔,兩濾光片滑架串聯結合,其中在上方的濾光片滑架上方具有一金屬圓捧;紅外線濾光片,為一方形的濾光片,鍍有 760～950μm響應薄膜,且于薄膜上再鍍上保護層,裝設于上方濾光片滑架中的方形開孔內;濾光片,為一方形可過濾日間的光線而獲得清晰的影像的濾光片,裝設于下方濾光片滑架中的方形開孔內;濾光片滑架兩側分別放置于濾光片支架上的滑槽內,濾光片磁吸線圈組裝設在濾光片支架上方圓孔的下方,濾光片滑架的金屬圈棒再分別自濾光片磁吸線圈組及圓孔中穿出。
